Насос ЦНСК 105-147
Артикул: ЦНСК-105-147
Нажмите для увеличения
Цена указана без эл.двигателя и ЗИП
Сталь:
От 820 000 руб.
Нерж.сталь:
От 1 640 000 руб.
* Цена зависит от окончательной комплектации
Срок изготовления 10-60 кал. дней
Доставка по всей России
Гарантия от 12 месяцев
Сервисное обслуживание и монтаж
Описание насоса ЦНСК 105-147
Насос ЦНСК 105-147 — центробежный секционный многоступенчатый насос, предназначены для перекачивания нейтральных и кислотных вод с температурой от 1 до 40°C, могут также применяться для перекачивания воды с температурой от 45 °С до 80°С. Использование насосов для перекачивания щелочных жидкостей не допускается. Водородный показатель перекачиваемой среды составляет pH=3,5-9, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,2 мм.
Материалы исполнения:
| Материал | Марка | PH среды | Применение |
|---|---|---|---|
| Углеродистая сталь | Ст35Л | 5,0 — 9,0 | Повышенные нагрузки |
| Нержавеющая сталь | 12Х18Н9ТЛ | 3,5 — 11,0 | Агрессивные среды |
Внимание! Окончательная цена определяется после согласования комплектации, материала исполнения и типа уплотнений. Для получения коммерческого предложения свяжитесь с отделом продаж.
ТР ТС 010/2011
О безопасности машин
ТР ТС 012/2011
Взрывозащищённое оборудование
Материалы под разные среды
Чугун. Сталь. Нержавеющая сталь.
Область применения:
- • Нефтегазовая промышленность
- • Перекачивание масла и смазочных материалов
- • Системы смазки турбин и механизмов
- • Технологические процессы в различных отраслях

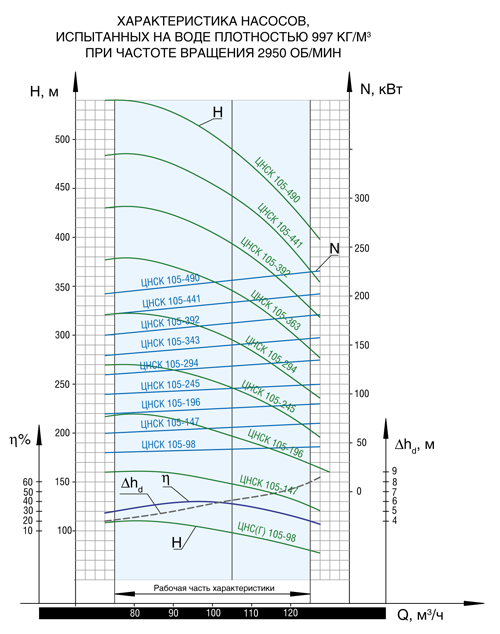

Технические характеристики
| ЦНСК 105-147 | |
|---|---|
| Число ступеней | 3 |
| Подача, м³/ч | 105 |
| Напор, м | 147 |
| Частота вращения, об/мин | 2950 |
| Мощность двигателя, кВт | 110 |
| КПД насоса, % | 74 |
| Допускаемый кавитационный запас, м | 4 |
| Масса насоса, кг | По запросу |
| Климатическое исполнение | УХЛ4 или У5 |
Примечания:
- Допускаемое производственное отклонение напора на номинальном режиме плюс 5%, минус 3%;
- Допустимое снижение напора после выработки среднего ресурса не более 10% от фактического значения напора, полученного при испытаниях;
- * Показатель дан для агрегатов, перекачивающих воду с разрежением в подводящем трубопроводе;
- ** Показатель указан для насосов с сальниковыми уплотнениями. Для насосов с торцовыми уплотнениями внешние утечки согласно технической документации на торцовые уплотнения.
Габаритные и установочные размеры
| Тип насоса | Размеры, мм | Масса, кг | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | L4 | l | l1 | l2 | l3 | H1 | H2 | H3 | В | B1 | B2 | B3 | b | d | d1 | N | k | M | m | |
| ЦНСК 105-147 | 1170 | 340 | 260 | 427 | 447 | 1508 | 300 | 908 | 675 | 260 | 280 | 340 | 310 | 600 | 520 | 340 | 520 | 26 | 30 | 4 | 3 | 518 | 118 |
Размеры патрубков
| Тип насоса | Всасывающий патрубок, мм | Нагнетательный патрубок, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | D3 | D4 | DD | d2 | n | S | S1 | D | D1 | D2 | D3 | D4 | DD | d2 | n | S | S1 | |
| ЦНСК 105-147 | 310 | 216 | 165 | 154 | 125 | 250 | 34 | 8 | 42 | 3 | 310 | 216 | 165 | 154 | 125 | 250 | 34 | 8 | 42 | 3 |
Условные обозначения:
- L, L1, L2, L3, L4 — габаритные размеры длины насоса
- l, l1, l2, l3 — установочные размеры
- H1, H2, H3 — габаритные размеры высоты
- В, B1, B2, B3 — габаритные размеры ширины
- b — ширина рамы
- d, d1 — диаметры отверстий
- N — количество отверстий
- k — количество ступеней (рабочих колес)
- M — масса насоса
- m — масса рамы
